Фасадные и цокольные панели Döcke
1. Назначение и общая информация об изделии.
Фасадные и цокольные панели Döcke – стеновой наружный отделочный материал, предназначенный для защиты фасада здания (фасадные панели Döcke) или только цоколя (фасадные или цокольные панели Döcke) от воздействия климатических и экологических факторов, придания ему аккуратного и законченного вида. Фасадные и цокольные панели Döcke изготавливаются из полимеров методом литья под давлением.
BERG

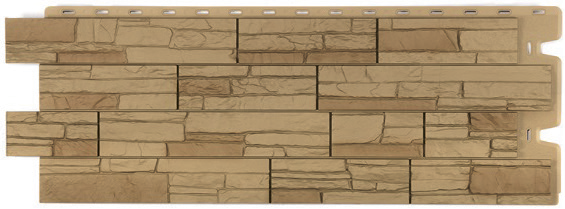

STEIN

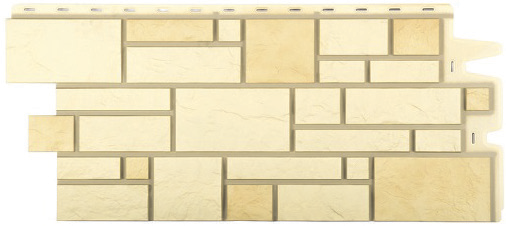

BURG

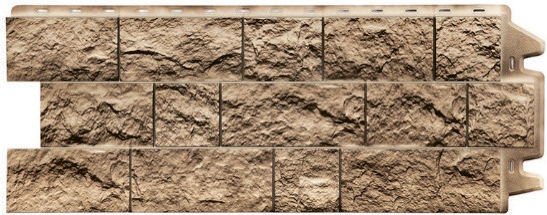

FELS

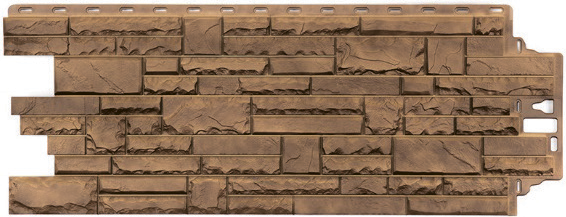

STERN

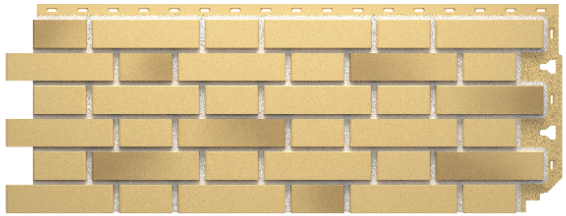

FLEMISH

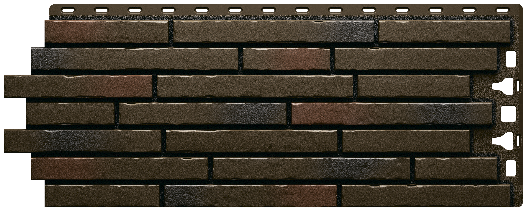

KLINKER

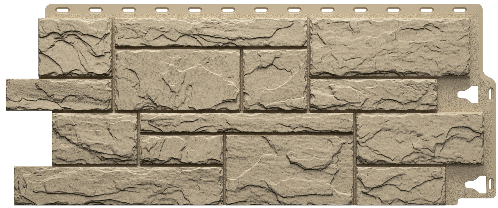

SLATE

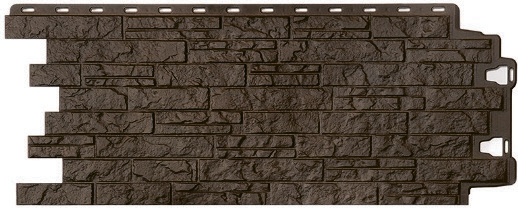

EDEL

2. Геометрические и логистические характеристики фасадных и цокольных панелей Döcke.
№ п/п | Наименование | Рабочая длина, мм | Рабочая ширина, мм | Рабочая площадь, м² | Высота профиля, мм | Вес упаковки брутто, кг | Кол-во в упаковке, шт | Внешние размеры упаковки (ДхШхВ), мм | Тип упаковки | Объём упаковки, м³ |
---|---|---|---|---|---|---|---|---|---|---|
1 | Фасадная панель BERG | 1015 | 434 | 0,44 | 17 | 17,9 | 10 | 1156x490x196 | Гофрокартон | 0,111 |
2 | Фасадная панель STEIN | 1098 | 400 | 0,44 | 25 | 21,3 | 10 | 1226х470х266 | Гофрокартон | 0,153 |
3 | Фасадная панель BURG | 946 | 445 | 0,42 | 22 | 18,3 | 10 | 1116х510х251 | Гофрокартон | 0,143 |
4 | Фасадная панель FELS | 1052 | 425 | 0,45 | 30 | 21,2 | 10 | 1186х480х321 | Гофрокартон | 0,183 |
5 | Фасадная панель STERN | 1073 | 427 | 0,46 | 25 | 21,2 | 10 | 1235x500x260 | Гофрокартон | 0,161 |
6 | Фасадная панель FLEMISH | 1095 | 420 | 0,46 | 17,4 | 20 | 10 | 1225х495х190 | Гофрокартон | 0,115 |
7 | Фасадная панель KLINKER | 998 | 406 | 0,41 | 21 | 18,4 | 10 | 1143х480х217 | Гофрокартон | 0,119 |
8 | Фасадная панель SLATE | 930 | 406 | 0,38 | 26 | 18,5 | 10 | 1090х480х300 | Гофрокартон | 0,16 |
9 | Фасадная панель EDEL | 945 | 400 | 0,38 | 15 | 15,3 | 10 | 1115х460х160 | Гофрокартон | 0,082 |
3. Геометрические и логистические характеристики аксессуаров к фасадным и цокольным панелям Döcke
№ п/п | Наименование элемента | Внешний вид | Назначение и геометрические параметры | Кол-во в упаковке, шт | Вес упаковки брутто, кг | Внешние размеры упаковки (ДхШхВ), мм | Тип упаковки | Объём упаковки, м³ |
---|---|---|---|---|---|---|---|---|
1 | Угол BERG | ![]() |
Отделка фасадных
панелей BERG на
внешних углах
здания.
Рабочая длина – 434 мм. |
12 | 5,3 | 480x180x480 | Гофрокартон | 0,041 |
2 | Угол STEIN | ![]() |
Отделка фасадных
панелей STEIN на
внешних углах
здания.
Рабочая длина – 400 мм. |
9 | 5,2 | 530x215x435 | Гофрокартон | 0,05 |
3 | Угол BURG | ![]() |
Отделка фасадных
панелей BURG на
внешних углах
здания.
Рабочая длина – 445 мм. |
10 | 5,8 | 520x220x490 | Гофрокартон | 0,056 |
4 | Угол FELS | ![]() |
Отделка фасадных
панелей FELS на
внешних углах
здания.
Рабочая длина – 425 мм. |
8 | 4,5 | 525х215х460 | Гофрокартон | 0,052 |
5 | Угол STERN | ![]() |
Отделка фасадных
панелей STERN на
внешних углах
здания.
Рабочая длина – 427 мм. |
7 | 4,9 | 475х240х470 | Гофрокартон | 0,054 |
6 | Угол FLEMISH | ![]() |
Отделка фасадных
панелей FLEMISH на
внешних углах
здания.
Рабочая длина – 420 мм. |
12 | 5,7 | 500х255х455 | Гофрокартон | 0,058 |
7 | Угол KLINKER | ![]() |
Отделка фасадных
панелей KLINKER на
внешних углах
здания.
Рабочая длина – 406 мм. |
10 | 6,7 | 525х240х445 | Гофрокартон | 0,056 |
8 | Угол SLATE | ![]() |
Отделка фасадных
панелей SLATE на
внешних углах
здания.
Рабочая длина – 406 мм. |
9 | 5,3 | 535х200х435 | Гофрокартон | 0,05 |
9 | Угол EDEL | ![]() |
Отделка фасадных
панелей EDEL на
внешних углах
здания.
Рабочая длина – 400 мм. |
10 | 3,9 | 460x200x380 | Гофрокартон | 0,035 |
10 | Стартовый угол BERG, EDEL, FLEMISH | ![]() |
Начальный элемент для фиксации углов BERG, EDEL, FLEMISH на внешних углах здания. | 80 | 2,3 | 220х220х200 | Гофрокартон | 0,01 |
11 | Стартовый угол STEIN, STERN, SLATE | ![]() |
Начальный элемент для фиксации углов STEIN, STERN, SLATE на внешних углах здания. | 50 | 1,9 | 220х220х200 | Гофрокартон | 0,01 |
12 | Стартовый угол BURG, KLINKER | ![]() |
Начальный элемент для фиксации угла BURG и KLINKER на внешних углах здания. | 50 | 1,9 | 220х220х200 | Гофрокартон | 0,01 |
13 | Стартовый угол FELS | ![]() |
Начальный элемент для фиксации углов FELS на внешних углах здания. | 50 | 1,9 | 220х220х200 | Гофрокартон | 0,01 |
14 | Бордюр универсальный | ![]() |
Декоративное
оформление
фасадов здания,
оконных и дверных
проёмов.
Длина – 1000 мм; Ширина – 112 мм |
20 | 9,8 | 1050х360х130 | Гофрокартон | 0,049 |
15 | Угловая накладка бордюра | ![]() |
Декоративное
оформление
оконных и дверных
проёмов.
Длина – 132 мм; Высота – 132 мм. |
96 | 6,4 | 535x285x285 | Гофрокартон | 0,043 |
16 | Базовая планка | ![]() |
Фиксация
(защёлкивание)
фасадного
внутреннего угла,
фасадного Lпрофиля 35 мм,
универсального
бордюра и угловой
накладки бордюра.
Длина – 2000 мм. |
30 | 9,2 | 2000х160х70 | Полиэтилен | 0,022 |
17 | Фасадный внутренний угол | ![]() |
Отделка фасадных
панелей во
внутренних углах
здания.
Используется
совместно с
базовой планкой.
Длина – 3000 мм. |
30 | 16,8 | 3020х300х140 | Гофрокартон | 0,127 |
18 | Фасадный L-профиль 35 мм | ![]() |
Вспомогательный
элемент для
использования в
нестандартных
случаях при
монтаже панелей
STEIN, FELS,
STERN и SLATE.
Используется
совместно с
базовой планкой.
Длина – 3000 мм. |
20 | 10,2 | 3020х50х140 | Гофрокартон | 0,021 |
19 | Фасадный J-профиль 30 мм | ![]() |
Вспомогательный
элемент для
использования в
нестандартных
случаях при
монтаже панелей
BERG, BURG,
KLINKER и
FLEMISH.
Длина – 3000 мм. |
20 | 15,7 | 3020х150х140 | Гофрокартон | 0,063 |
20 | Фасадный околооконный профиль 230 мм | ![]() |
Отделка дверных и
оконных проёмов.
Используется с
панелями BERG,
BURG, STEIN,
STERN, FELS,
KLINKER, SLATE и
FLEMISH.
Длина – 3600 мм. |
12 | 29,7 | 3620х361х159 | Гофрокартон | 0,208 |
21 | Стартовый металлический профиль | ![]() |
Начальный элемент
для фиксации
фасадных панелей.
Длина – 2000 мм. |
20 | 9,1 | 2000х140х30 | Стрейчплёнка | 0,008 |
4. Правила хранения.
- Транспортировка изделий должна осуществляться на автомобилях с крытыми или тентованными кузовами, длиной не менее длины перевозимого материала.
- Хранение осуществляется только в фирменной упаковке производителя.
- Хранение осуществляется только в условиях, препятствующих попаданию влаги и прямых солнечных лучей.
- Хранение допускается только в крытых помещениях, оборудованных вентиляцией, при температуре от -35°С до +50°С и относительной влажности воздуха 50-60%.
- При длительном хранении (свыше 10 дней) необходимо использовать паллеты или стеллажи, при этом высота складирования коробок не должна превышать 1,5 м
- Категорически запрещается хранить изделия:
- без упаковки производителя;
- под прямыми солнечными лучами;
- вблизи отопительных приборов (на расстоянии менее 1,5 м).
Служба технической поддержки: 8 800 100 71 45, www.docke.ru.
